分體洗衣機接線方法說明
文章出處：http://www.5052h112.com 作者：興邦科技技術部 人氣： 發表時間：2012年07月07日
[文章內容簡介]：

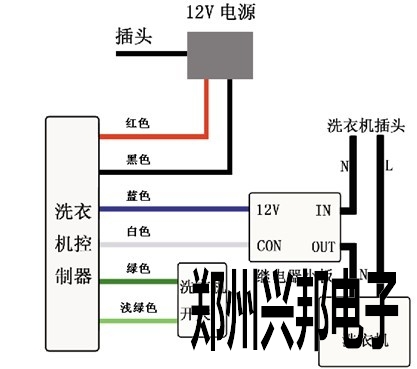

一、接線方法
紅線----->12V電源正極，
黑線----->12V電源負極，
藍線----->接繼電器小板+12V，
白線----->接繼電器小板CON（繼電器小板的），
淺綠線（灰）和綠線兩根----->接啟動開關（刷卡10秒后，這兩根線會短路半秒鐘鐘（相當于按鍵按下一次），然后斷開），
其他線空出不用接，但需分別包起來，以免短路。
