一控多水控機的接線說明
文章出處：http://www.5052h112.com 作者：興邦研發部 人氣： 發表時間：2014年08月08日
一控多水控機的接線說明
內容：
如果客戶配用的電動閥：電動閥的電源正接12V電源正，電動閥負極接12V電源負

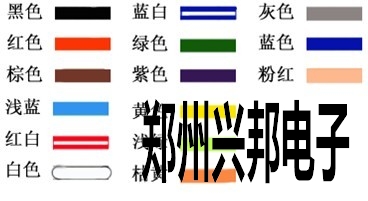

線色 連接物 線色 連接物 黑色 12V/2A電源負極 粉紅 4號水龍頭電磁閥 紅色 12V/2A電源正極 淺藍 4號水龍頭流量計信號線 棕色 1號水龍頭電磁閥 紅白 四個流量計電源正 藍白 1號水龍頭流量計信號線 白色 四個流量計電源負 綠色 2號水龍頭電磁閥 黃色 四個電磁閥公共端 紫色 2號水龍頭流量計信號線 灰色 3號水龍頭電磁閥 淺綠 通信線 藍色 3號水龍頭流量計信號線 桔黃 通信線
