GPRS售飯機在組裝過程中的一些注意事項
文章出處：http://www.5052h112.com 作者：興邦研發部 人氣： 發表時間：2015年09月10日
[文章內容簡介]：GPRS售飯機在組裝過程中的一些注意事項
GPRS售飯機在組裝過程中的一些注意事項:

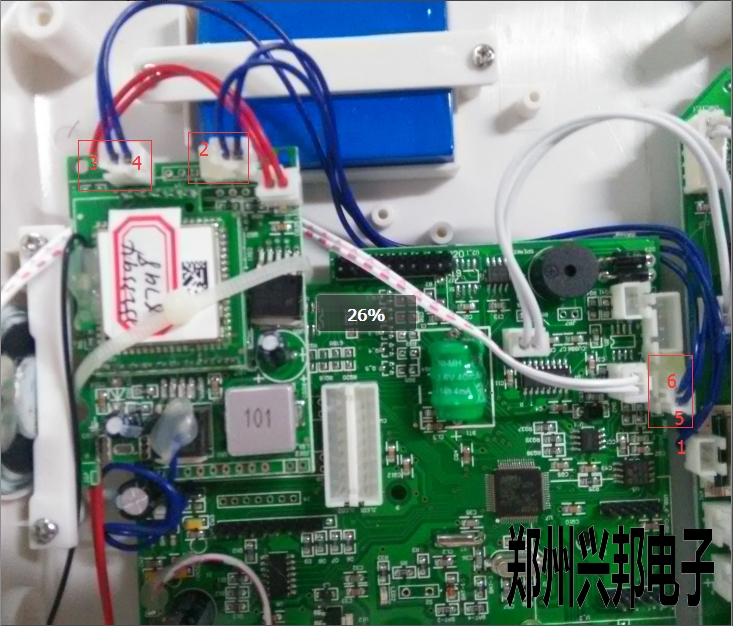

GPRS模塊安裝如圖3-1所示，模塊焊接好后，直接插在主板如圖2-2中位置4p雙排針和4p單排針位置，注意插針位置不要插錯位。插好后用扎帶固定牢固。
接線如圖3-1所示，1-2、3-5、4-6。接好后2和6位置插座不匹配，要用熱熔膠固定，防止松動掉落。
電源線如圖3-2所示，8-10、9-11，即用正2p線連接。
注:只有電源線可以是紅線，其他線一律不準用紅線。
安裝好后，注意走線，通訊線如圖3-1中所示，下壓到板子下面。電源線從GPRS模塊下方穿過。
本文關鍵詞：GPRS售飯機,食堂售飯機,無線售飯機
